灯光吊杆

产品介绍

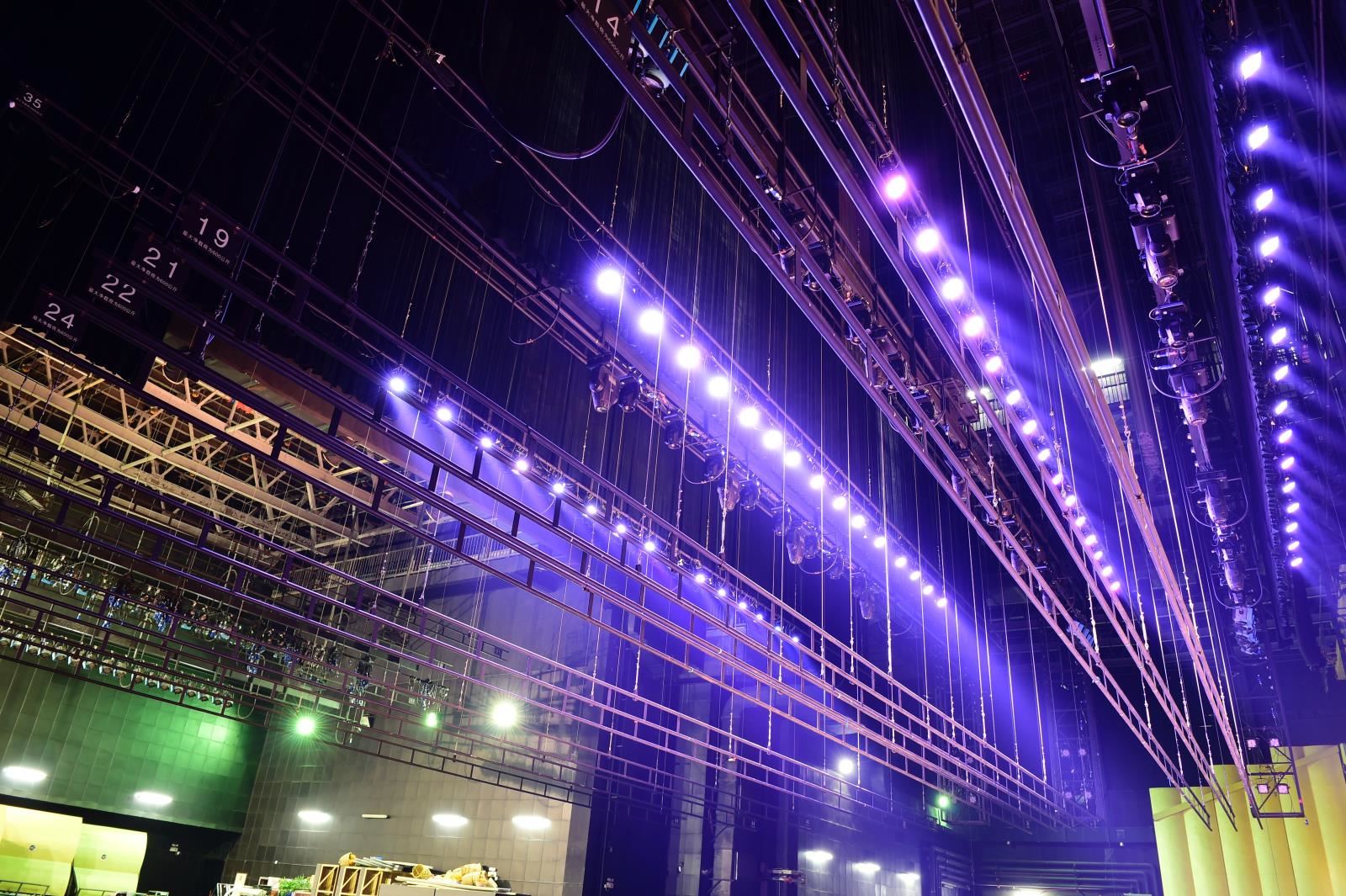

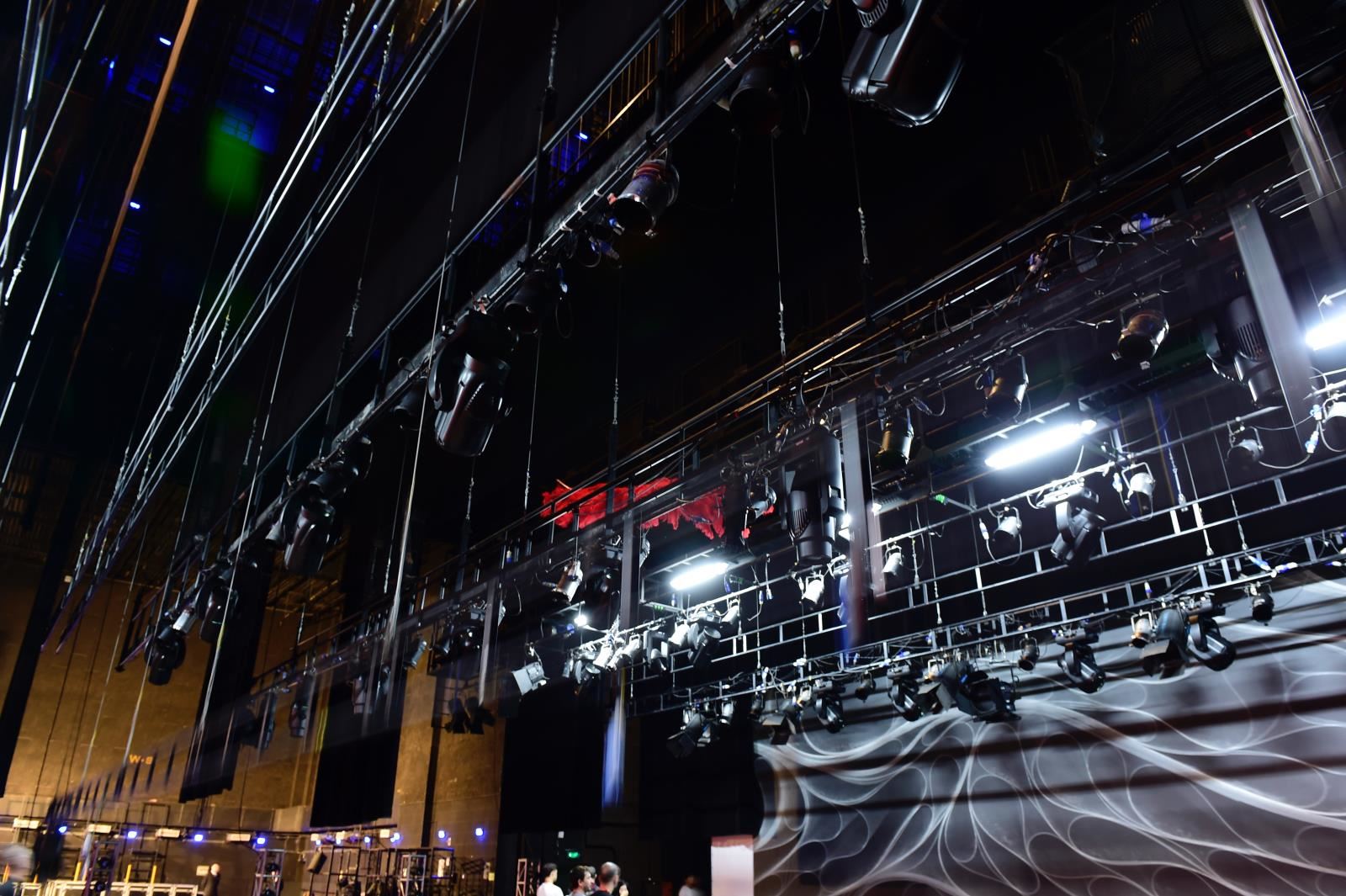

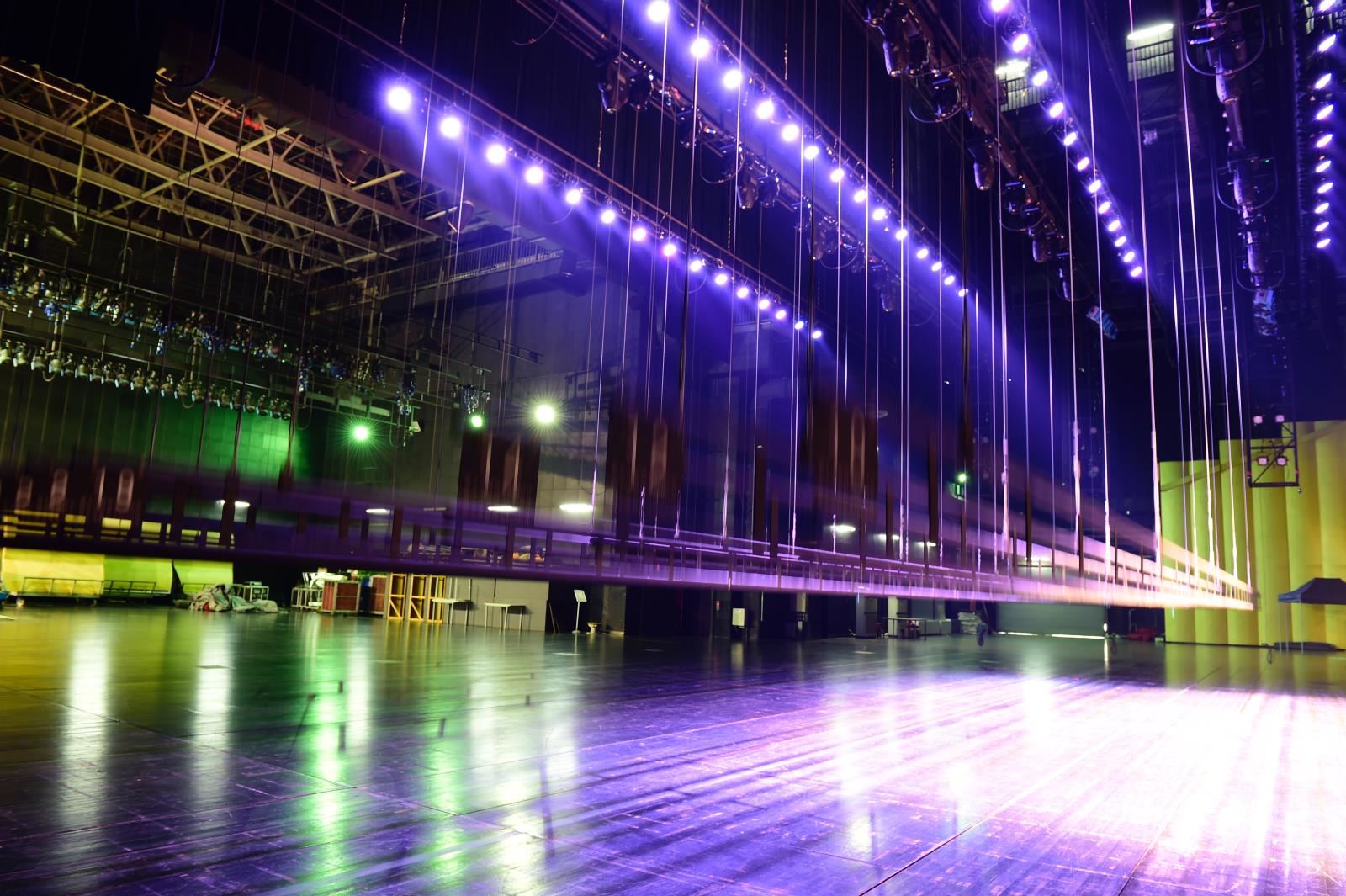

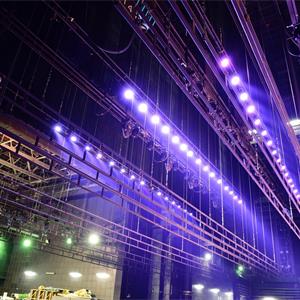

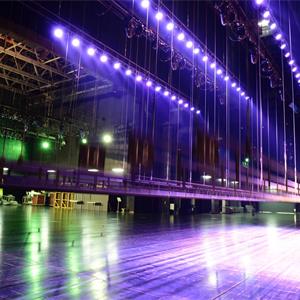

灯光吊杆位于主舞台上方,平行于舞台横轴。少数剧院有侧灯光吊杆,垂直于舞台横轴。

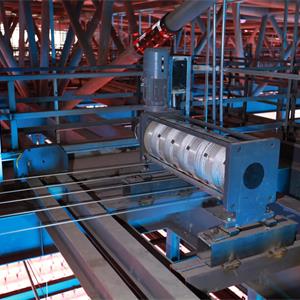

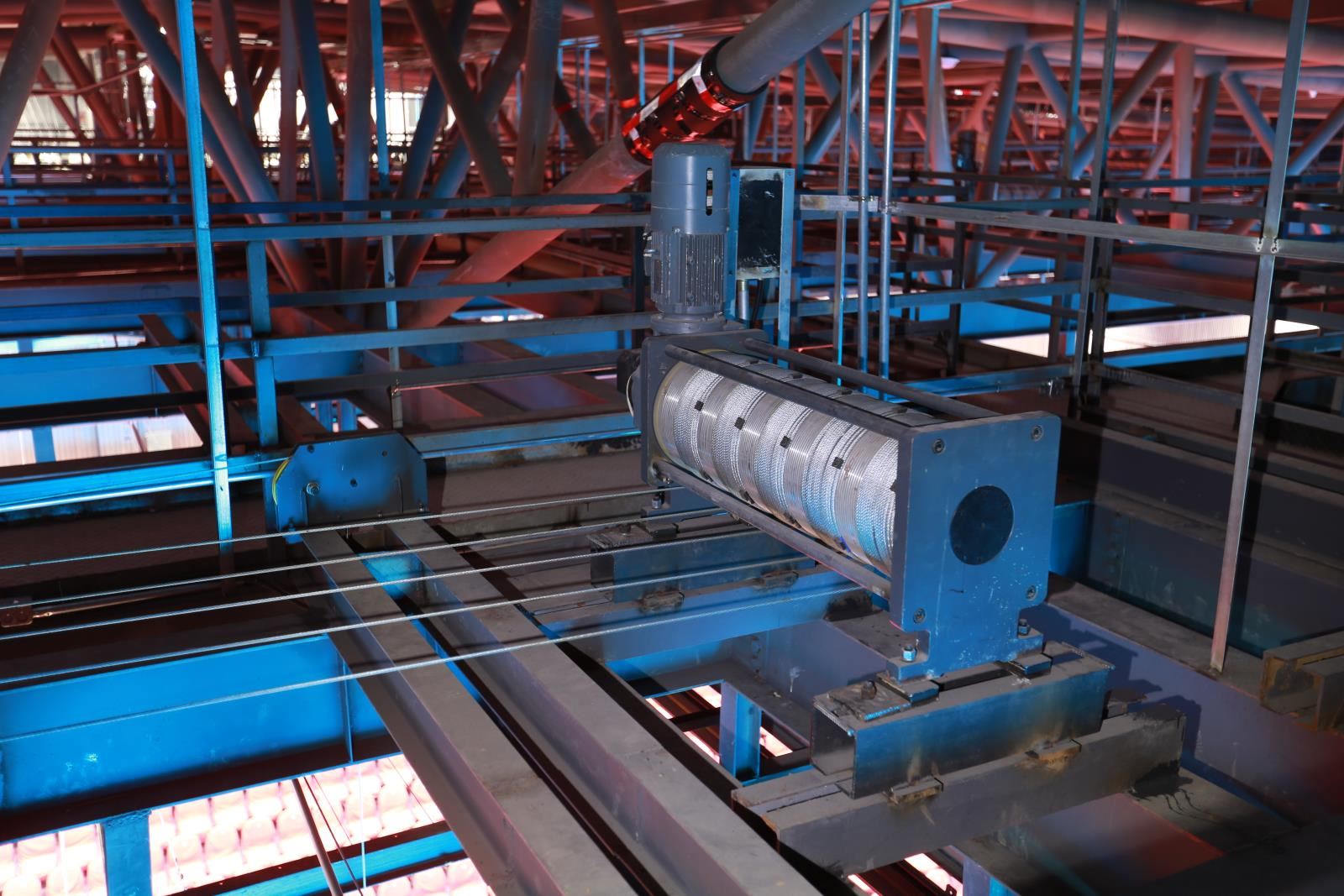

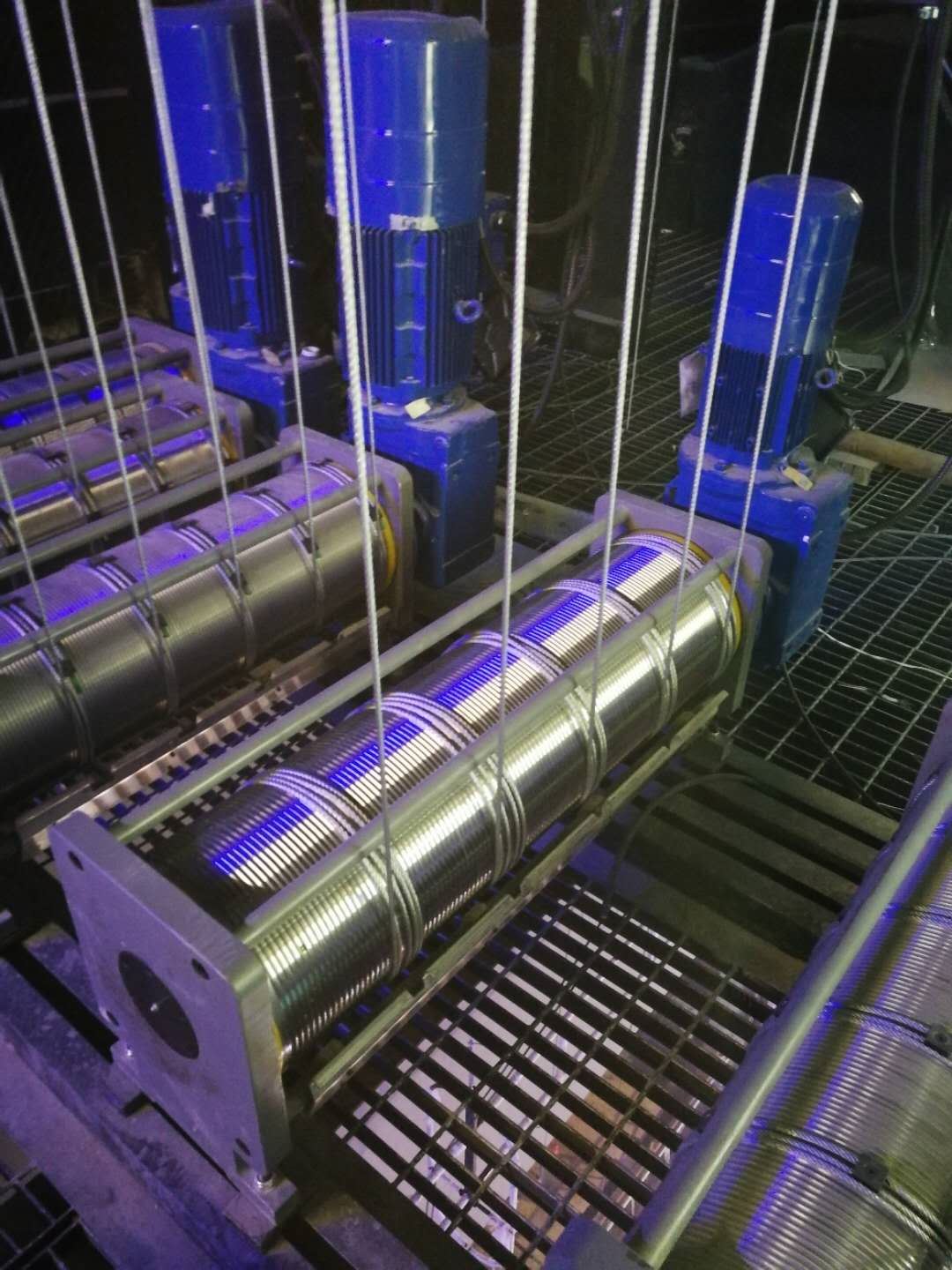

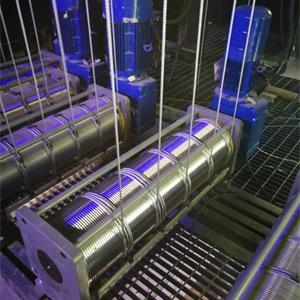

灯光吊杆的卷扬机是一个紧凑的单元,各个必要部件都合理的布置在卷扬机架中,整体结构稳固。

钢丝绳路径:钢丝绳从卷筒引出到滑轮组的转向滑轮,由此引向灯架(杆体)。钢丝绳通过其他灯架中的转向滑轮再次转向,经过栅顶下方,在此固定在钢结构上。含必要的转向滑轮。

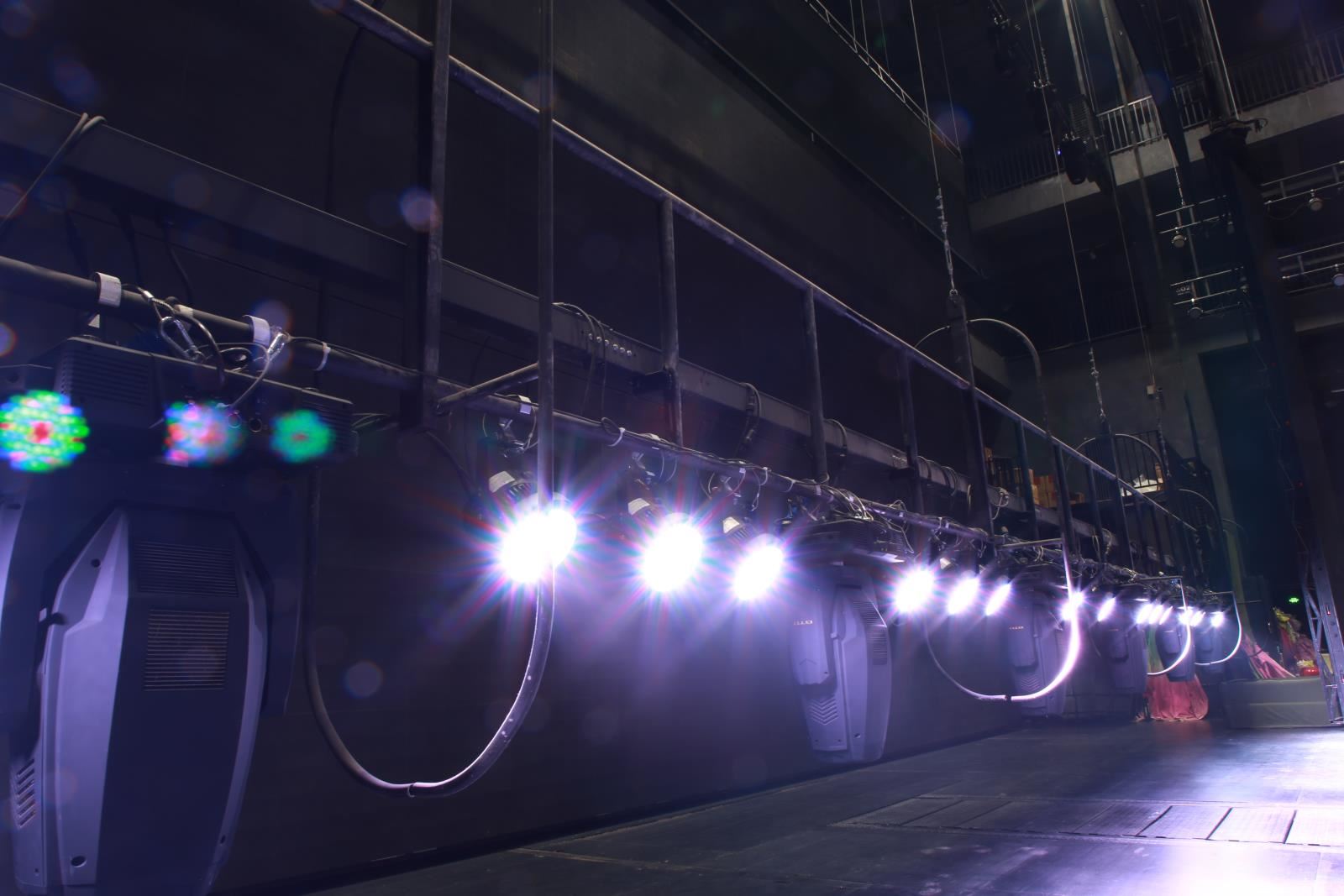

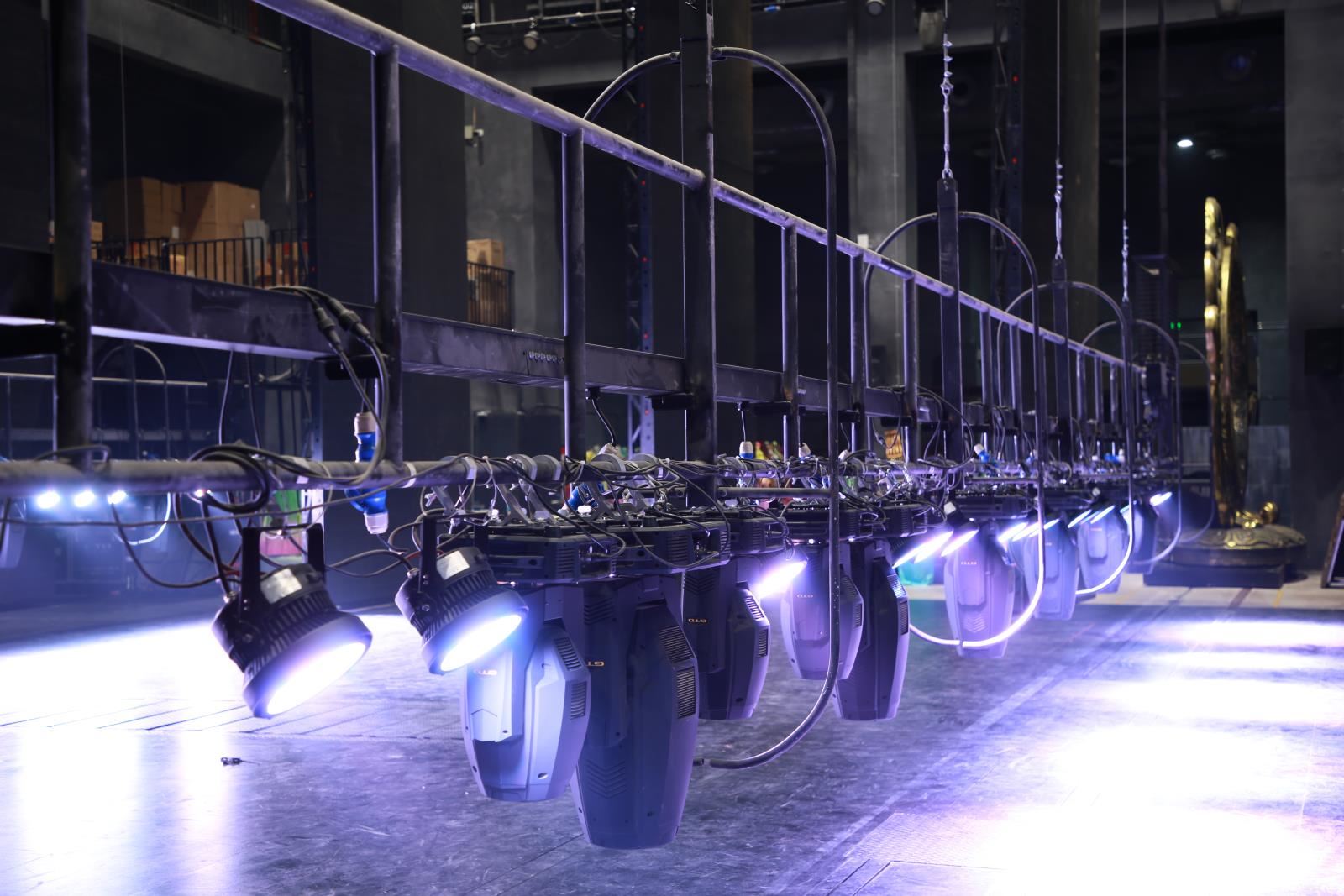

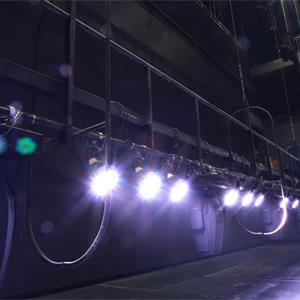

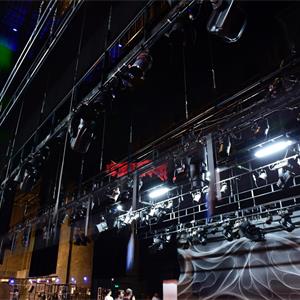

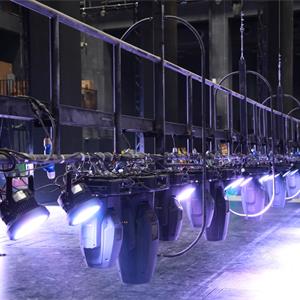

灯架(杆体)包含若干个U型灯具保护装置,与其他钢管连接作为舞台灯光设备支撑结构,它们位于灯光吊杆吊点下方。


灯光吊杆的主要构成:

驱动装置 、齿轮传动装置 、双制动器 、卷筒、设备框架、辅助操作手轮、所有钢丝绳滑轮包括相关支撑结构、滑轮组包括支撑结构、钢丝绳、灯架包括钢丝绳固定装置和收线筐、接线箱、电缆、限位开关、行程检测系统、带有过载保护的载荷测量系统、松绳检测系统、设备的标记和编号。


技术参数/规格表
